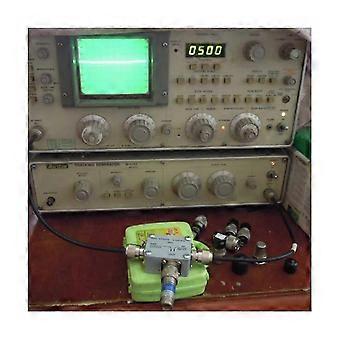

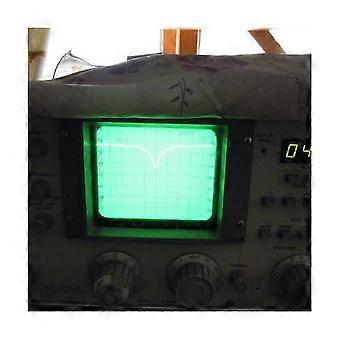

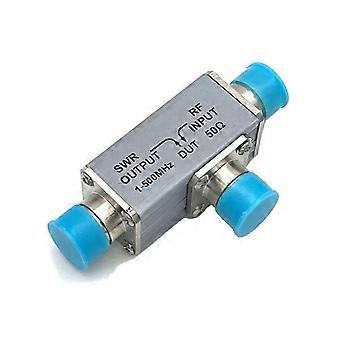

jest czujnikiem mierzącym współczynnik odbicia do pomiaru sieci RF, wyjściowy sygnał odbity ma amplitudę, a także informację o fazie, o szerokości częstotliwości, wysokiej charakterystyce kierunkowości. można połączyć z prostym zastosowaniem analizatora widma RF lub skanera ze źródłem śladowym, zmierzyć tłumienie odbicia i odbicie całego pasma częstotliwości urządzenia; W połączeniu z woltomierzem wektorowym lub wektorowym urządzeniem do pomiaru napięcia może dokładnie zmierzyć zastosowany obwód impedancji wektora źródła sygnału, pełne testowanie i debugowanie obwodu dopasowywania RF. Szeroko stosowane debugowanie pomiarów, obwody RF oraz sprzęt radiowy, telewizyjny i komunikacyjny, taki jak pomiary anten i debugowanie. Poniżej znajduje się wprowadzenie do ogólnego zastosowania mostka refleksyjnego: Autokalibracja kierunkowości mostu refleksyjnego: Podłącz odbiciowy mostek elektryczny do wyjścia źródła sygnału śledzącego analizatora widma, zakres częstotliwości analizatora widma jest ustawiony na 1 ~ 1000 MHz, poziom wynosi 100 MHz na siatkę, a amplituda wyjściowa źródła sygnału śledzącego wynosi 0 dBm (możliwe są również inne, wszystkie poniższe są mierzone przez wyjście 0dBm) Końcówka testowanego urządzenia mostka odbiciowego (testowanego urządzenia) jest otwarta. ( jest podłączony, częstotliwość jest niska, a wymagania nie są wysokie; częstotliwość jest wysoka, wymagania są wysokie, otwieracz musi być podłączony Ponieważ istnieje testowa powierzchnia końcowa (odniesienie do pozycji), pojemność przewodu zewnętrznego, gdy rdzeń wewnętrzny jest otwarty itp., Nie może być Blok N jest po prostu obwodem otwartym), sygnał 1 GHz nie jest wysoki, po prostu otwórz blok N. Zanotuj amplitudę analizatora widma. Specyfikacje: Model: AYT-3; AYT-1 Zakres częstotliwości: 1 MHz ~ 500 MHz; 1MHz ~ 1000MHz; Impedancja charakterystyczna: 50; Kierunkowy: 36dB; 35dB; Maksymalna moc wejściowa: 0,2 W; Tłumienie wtrąceniowe: 6,5 dB 0,5 dB (od "wejścia" do "pomiaru"); Typ złącza: "wejście", "wyjście", "pomiar" to N żeńskie; Rozmiar: 85 x 45 x 26 (dł. x szer. x wys.) mm (500 MHz; ) 95x65x32(dł. x szer. x wys.)mm (1000MHz; ) Specyfikacja: 1 MHz - 500 MHz Kolor: Jak pokazano Materiał: metal + tworzywo sztuczne Zawartość Paczki: 1 x mostek SWR Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco inny niż rzeczywisty. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
