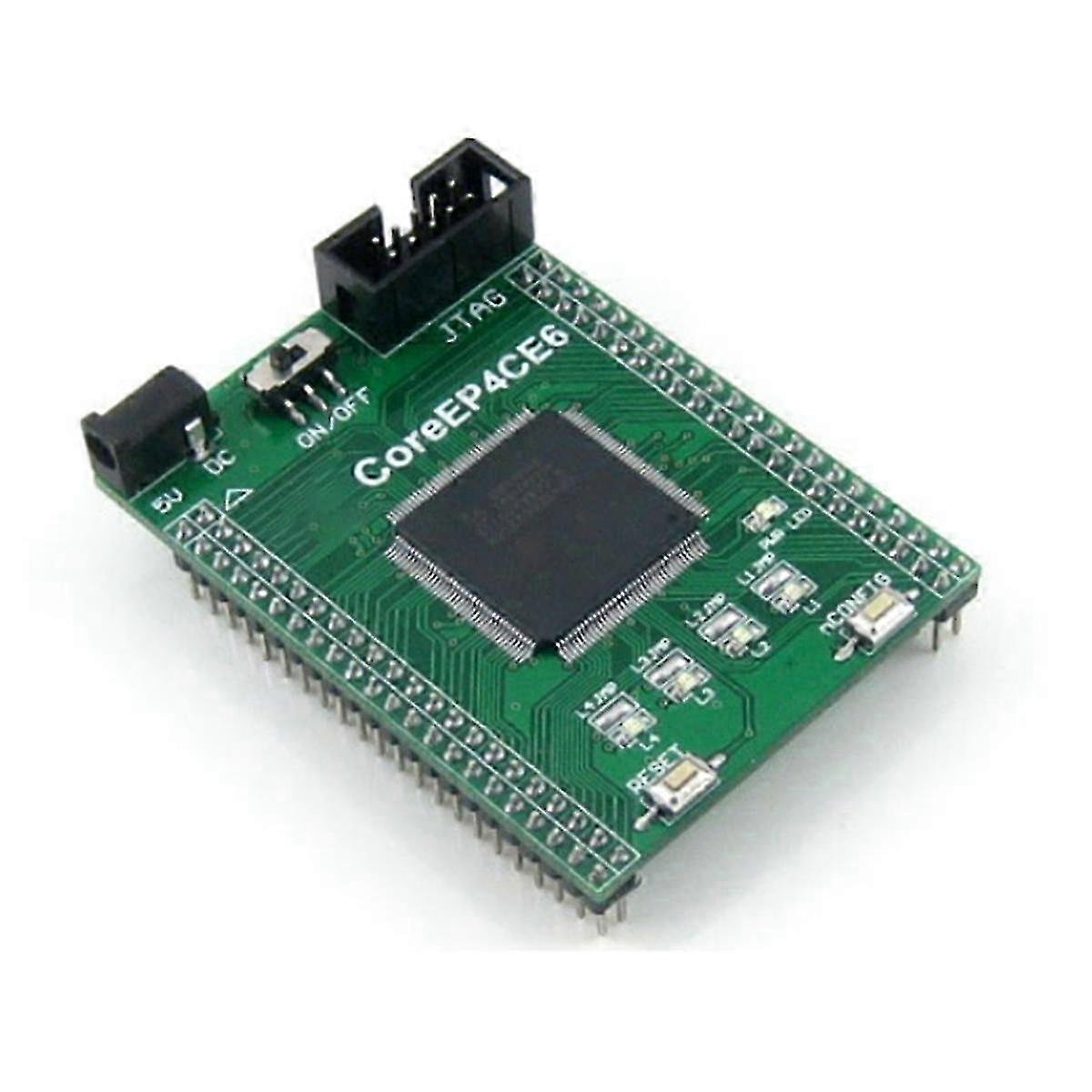

CoreEP4CE6 to płyta główna FPGA, która posiada na pokładzie urządzenie EP4CE6E22C8N, które obsługuje dalszą rozbudowę. wbudowane urządzenie do konfiguracji szeregowej EPCS16SI8N zintegrowany podstawowy obwód FPGA, taki jak wbudowany obwód zegara przycisk nCONFIG, przycisk RESET, 4 x diody LED wszystkie porty I/O są dostępne na złączach pinowych wbudowany interfejs debugowania/programowania JTAG Konstrukcja nagłówka o rozstawie 2,54 mm, odpowiednia do podłączenia do systemu aplikacji EP4CE6E22C8N: urządzenie FPGA ALTERA Cyclone IV, które posiada: Częstotliwość pracy: 50 MHz Napięcie robocze: 1,15 V ~ 3,465 V. Wejść/Wyjścia: 80 LE: 6 tys. Pamięć RAM: 270kb Pętle PLL (PLL): 2 Debugowanie/programowanie: obsługuje JTAG Regulator napięcia -3,3, 3,3V Regulator napięcia -2,5, 2,5 V Regulator napięcia -1,2, 1,2 V EPCS16, wbudowana pamięć szeregowa FLASH, do przechowywania kodu Diody LED wskaźnika zasilania Przycisk resetowania Przycisk nCONFIG: do rekonfiguracji układu FPGA, odpowiednik resetowania zasilania Włącznik zasilania Aktywny oscylator kwarcowy 50M Gniazdo 5 V DC Interfejs JTAG: do debugowania/programowania Ekspander pinów FPGA, VCC, GND i wszystkie porty I/O są dostępne na złączach rozszerzeń w celu dalszej rozbudowy LED Nuta: CoreEP4CE6 zapewnia interfejs debugowania JTAG, ale NIE integruje żadnej funkcji debugowania, wymagany jest debugger. Płyta główna i programator/debugger na zdjęciach NIE są wliczone w cenę. Rozkład pinów nagłówka JTAG Zasoby programistyczne Powiązane oprogramowanie (Quaters II, NIOS II itp.) Kod demonstracyjny (Verilog, VHDL, NIOS II C) Schemat (PDF) Dokumentacja rozwojowa układów FPGA Materiał: PC Kolor: Jak pokazano Ze względu na różne partie produktu, wygląd, który nie wpływa na użytkowanie Zawartość Paczki: 1 x płyta główna CoreEP4CE6 1 x zasilający USB Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco różnił się od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
