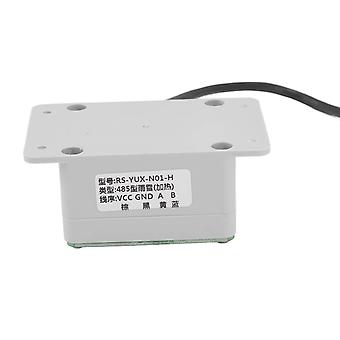

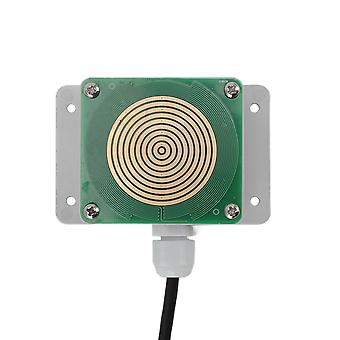

Moduł czujnika deszczu i śniegu Czujnik wykrywania kropli śniegu Tryb 485 Automatyczne ogrzewanie 10-30V Typ artykułu: Czujnik deszczu i śniegu Materiał: tworzywo sztuczne Waga: ok. 153 g / 5,40 uncji rozmiar: 89 x 64 x 38 mm / 3,50 x 2,52 x 1,50 cala Zasilanie: 10-30V DC Normalna moc robocza: 0,4 W. Środowisko przechowywania: -40 °C -80 °C Sygnał wyjściowy: 485 Konfiguracja parametrów: Ustawienia oprogramowania Adres domyślny: 01 Kod funkcji wsparcia: 03, 06 Maksymalna temperatura grzania: 40°C Przekaźnik wyjściowy o obciążalności: 250VAC 1A, 30VDC 1A Model produktu: RS YUX N01 H Rodzaj produktu: Tryb 485, automatyczne ogrzewanie Sekwencja przewodów: VCC (brązowy) GND () A (żółty) B (niebieski) Temperatura otoczenia dla rozpoczęcia ogrzewania: < 15°C (domyślnie) Maksymalna temperatura ogrzewania: 40 °C (domyślnie) Moc robocza podczas ogrzewania: 2,4 W Zastosowanie: Może być szeroko stosowany w jakościowym pomiarze obecności lub braku deszczu i śniegu w środowisku, szklarniach, hodowlach, budynkach, budynkach itp. Zasilanie: Zasilacz dodatni (10-30 V DC) (brązowy), Zasilacz ujemny () Wyjście: 485 A (żółty), 485 B (niebieski) Możliwy powód, dla którego urządzenie nie może połączyć się ze sterownikiem PLC lub komputerem: 1) Komputer ma wiele portów COM, a wybrany port jest nieprawidłowy. 2) Adres urządzenia jest nieprawidłowy lub są urządzenia ze zduplikowanymi adresami (domyślne ustawienia fabryczne to wszystkie 1). 3) Szybkość transmisji, metoda sprawdzania, bit danych, bit stopu są nieprawidłowe. 4) Interwał odpytywania hosta i czas oczekiwania na odpowiedź są zbyt krótkie i oba muszą być ustawione powyżej 200 ms. 5) Magistrala 485 jest odłączona lub przewody A i B są podłączone odwrotnie. 6) Jeśli liczba urządzeń jest zbyt duża lub okablowanie jest zbyt długie, zasilacz powinien znajdować się w pobliżu, dodaj wzmacniacz 485 i dodaj rezystancję zacisków 120 Ω. 7) Sterownik USB do 485 nie jest zainstalowany lub jest uszkodzony. 8) Sprzęt jest uszkodzony. Opis ustawienia opóźnienia resetowania alarmu Jeśli ta wartość jest ustawiona na 10S, urządzenie uzna, że urządzenie wykrywa deszcz i śnieg i generuje stan alarmowy, jeśli czas wykrycia deszczu i śniegu przekracza 10S, a jeśli czas wykrywania deszczu i śniegu jest krótszy niż 10S, urządzenie uzna, że nie zostało wykryte Do deszczu i śniegu; To samo dotyczy sytuacji, gdy deszcz i śnieg wracają do normy. Wartość domyślna: 1 sekunda Zakres: 0-60000 sekund Opis ustawienia czułości: Wartość czułości jest odwrotnie proporcjonalna do rzeczywistej czułości. Im większa ustawiona wartość, tym mniej czułe jest wykrywanie urządzenia, a im mniejsza wartość czułości, tym bardziej czułe jest wykrywanie urządzenia. Należy jednak zauważyć, że jeśli wartość czułości jest zbyt mała, łatwo jest wywołać fałszywe alarmy. Zaleca się e domyślną wartość fabryczną. Wartość domyślna: 800 Zakres: 500-3500 Definicja formatu ramki danych W przypadku protokołu komunikacyjnego RTU format jest następujący: Początkowa struktura ≥ 4 bajty czasu Kod adresowy = 1 bajt Kod funkcji = 1 bajt Obszar danych = N bajtów Sprawdzanie błędów = 16-bitowy kod CRC Czas do zakończenia struktury ≥ 4 bajty Kod adresowy: adres nadajnika, który jest unikalny w sieci komunikacyjnej (domyślne 0x01 fabryczne). Kod funkcji: Instrukcja funkcji polecenia wydana przez hosta, ten nadajnik używa tylko kodów funkcji 0x03 i 0x06. Obszar danych: Obszar danych to określone dane komunikacyjne, najpierw zwróć uwagę na wysoki bajt danych 16-bitowych! Kod CRC: dwubajtowy kod kontrolny.
