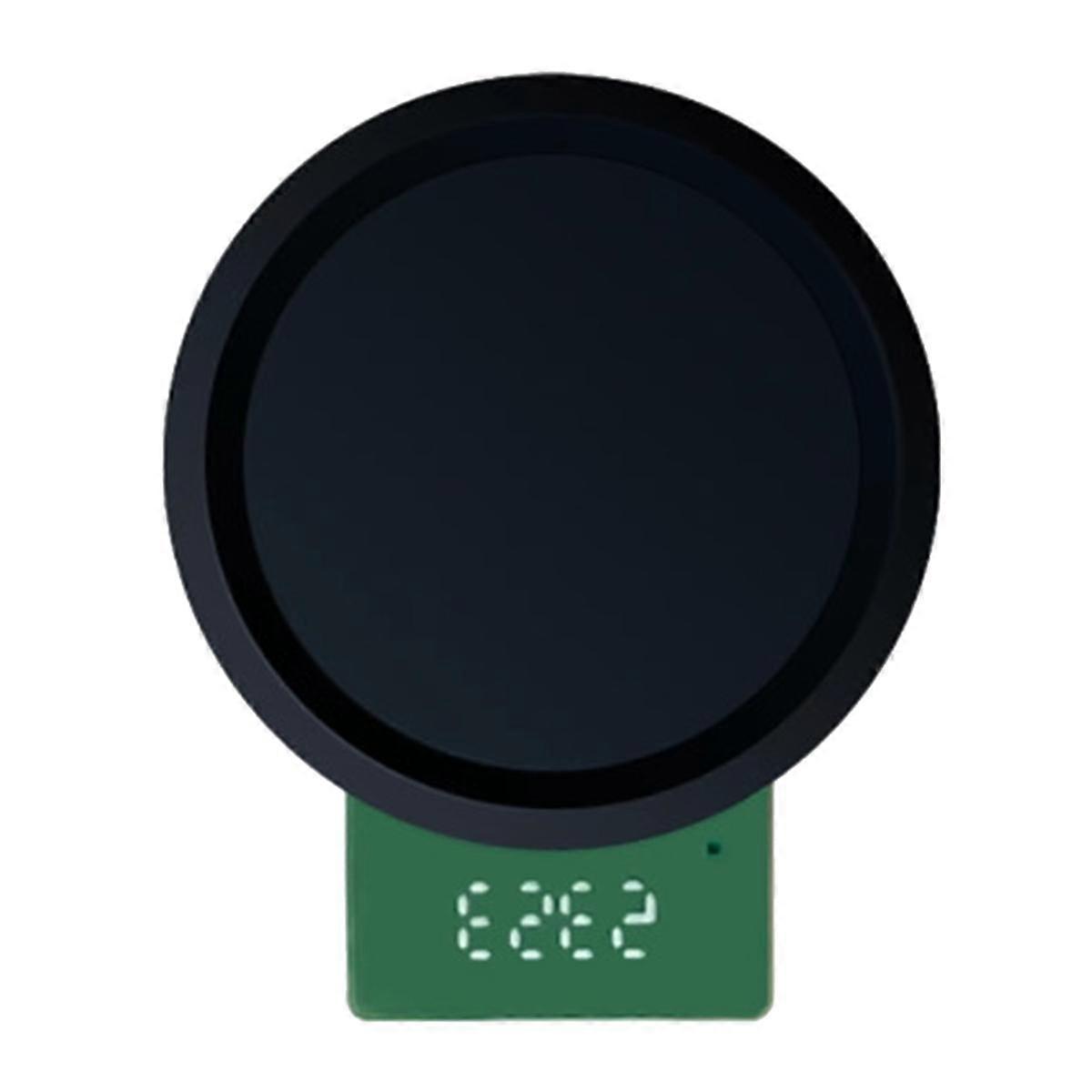

Pojemnościowy typ dotykowy, moduł wykrywania odcisków palców w kształcie rakiety, model o wysokiej wydajności / rozdzielczość 160x160, wysoka niezawodność / niski współczynnik fałszywego rozpoznawania, może przechowywać 100 odcisków palców Zw0642 to pojemnościowy moduł rozpoznawania odcisków palców, składający się z aktywnego półprzewodnikowego czujnika zbierania odcisków palców i układu przetwarzania rozpoznawania odcisków palców. Obsługuje takie funkcje, jak przetwarzanie obrazu odcisków palców, ekstrakcja szablonów, dopasowywanie szablonów, wyszukiwanie odcisków palców i przechowywanie szablonów. Struktura produktu jest prosta i wysoce zintegrowana, co poprawia stabilność i spójność produktu. Interfejs obsługuje Uart, domyślna szybkość transmisji to 57600bps, 1 bit startu, 8 bitów danych, brak bitu parzystości, 1 bit stopu, poziom 3.3vttl. Nadaje się do wielu scenariuszy, takich jak kontrola dostępu i frekwencja, weryfikacja odcisków palców, inteligentne zabezpieczenia, weryfikacja finansowa i rozpoznawanie tożsamości. Opis: 1. Rozmiar modułu: średnica około 14,0 mm 2. Obszar funkcjonalny: 8 x 8 mm 3. Rozdzielczość: 160 x 160 pikseli 508 dpi 4. Protokół interfejsu: port szeregowy Ttl 5. Szybkość transmisji komunikacji: Domyślna szybkość transmisji 57600 bps / 1 bit startu / 1 bit stop 3,3 V Poziom Ttl 6. Interfejs i sekwencja linii: łatka pozioma 1,0 mm x 6 pinów 7. Pojemność biblioteki odcisków palców: 100 sztuk 8. Temperatura i wilgotność przechowywania: -40 ° C ~ + 85 ° C; 45% ~ 95% wilgotności względnej 9. Temperatura i wilgotność pracy: -30 ° C ~ + 70 ° C; 45% ~ 85% wilgotności względnej 10. Wskaźnik fałszywego rozpoznawania: mniej niż 0,001% 11. Współczynnik odrzuceń: mniej niż = 3% 12. Porównanie: 1: N 13. Prąd czuwania: ~ 10uA 14. Prąd roboczy (algorytm MCU): -25mA 15. Czas akwizycji obrazu: ~ 155ms 16. Czas generowania wartości własnych: -220ms 17. Czas porównania: ~ 180ms 18. Włączanie i uruchamianie: -100 ms 19. Poziom Esd: rozładowanie bezdotykowe ~ 15 kv / wyładowanie kontaktowe ~ 8 kv Zestaw: Moduł odcisków palców Materiał: PCB Kolor: Jak pokazano Zawartość Paczki: 1 x moduł odcisków palców Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco różnił się od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
