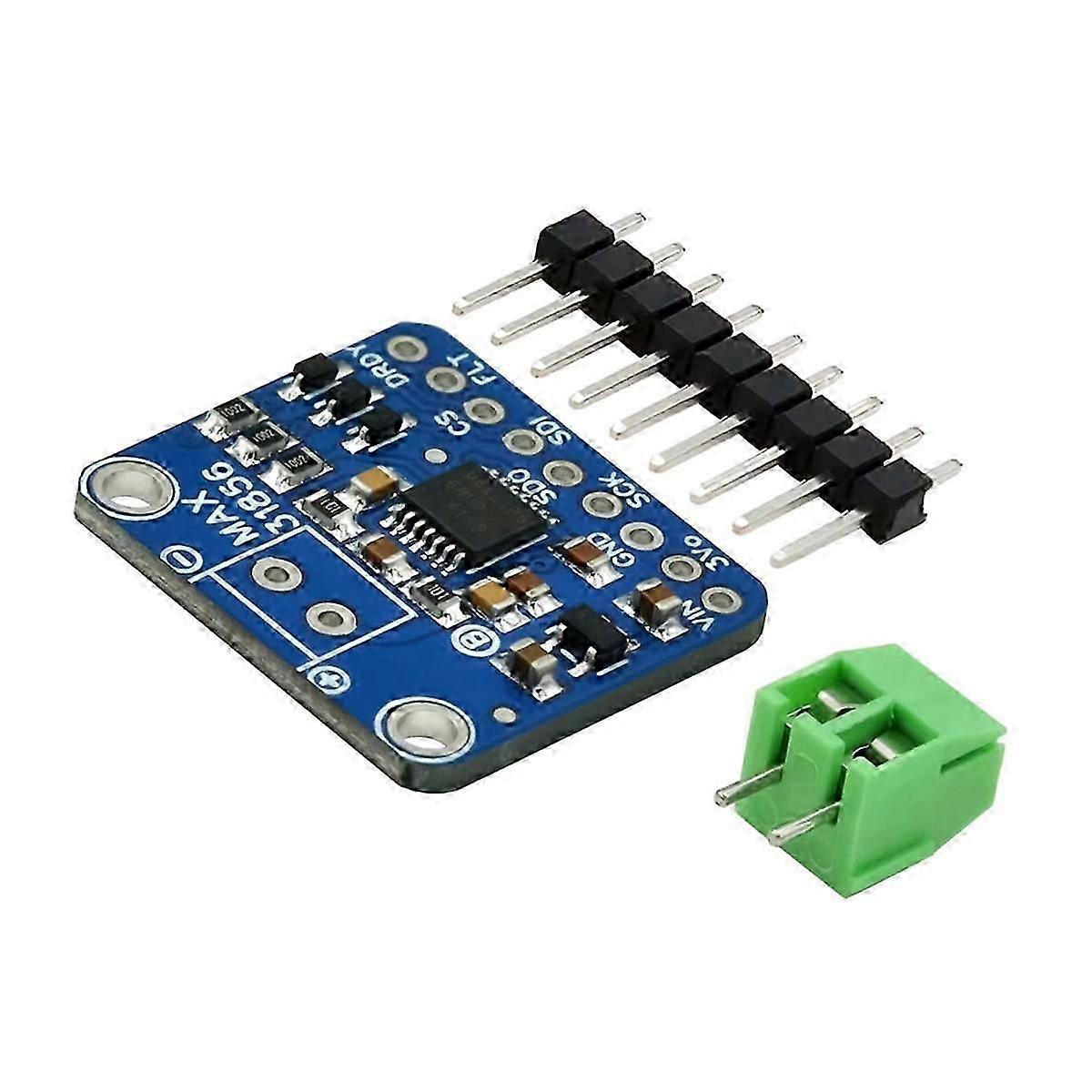

Opis Moduł termopary, jest to przetwornik A / C wykorzystujący układ scalony MAX31856. Termopary, które mierzą z dużą precyzją, dają wyjście analogowe mV, a sygnały te nie mogą być wykryte przez mikrokontrolery. Karta ta z dużą precyzją konwertuje sygnały na dane cyfrowe i umożliwia przesyłanie ich do mikrokontrolera za pomocą protokołu komunikacyjnego SPI. Ogólnie rzecz biorąc, różne przetworniki A/D i wzmacniacze są używane do różnych typów termopar, podczas gdy ten moduł jest kompatybilny ze wszystkimi typami termopar (K, J, N, R, S, T, E, B). Jest kompatybilny z płytkami rozwojowymi, takimi jak for i z funkcją obsługi interfejsu SPI. Specyfikacja techniczna Zapewnia bardzo dokładne odczyty temperatury termopary Automatyczna korekcja linearyzacji z uwzględnieniem 8 rodzajów termopar Kolor: Niebieski Materiał: tworzywo sztuczne 0.15% (maks., -20 - +85) Liniowość pełnej skali 19-bitowa, 0,0078125 stopnia rozdzielczość temperatury termopary Dokładność +0,7 stopnia C (maks. -20 stopni C do +85 stopni C) Wejścia termopar są zabezpieczone przed przepięciami do 45V Zarządzanie usterkami systemu i uproszczenia rozwiązywania problemów Wykrywanie otwartej termopary Diagnostyka w niskich temperaturach System filtrowania tłumienia szumów 50 Hz / 60 Hz Pakiet TSSOP 14-pinowy Waga: 5,0 g Zawartość Paczki: 1 x zestaw modułów termopary MAX31856 Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco różnił się od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
