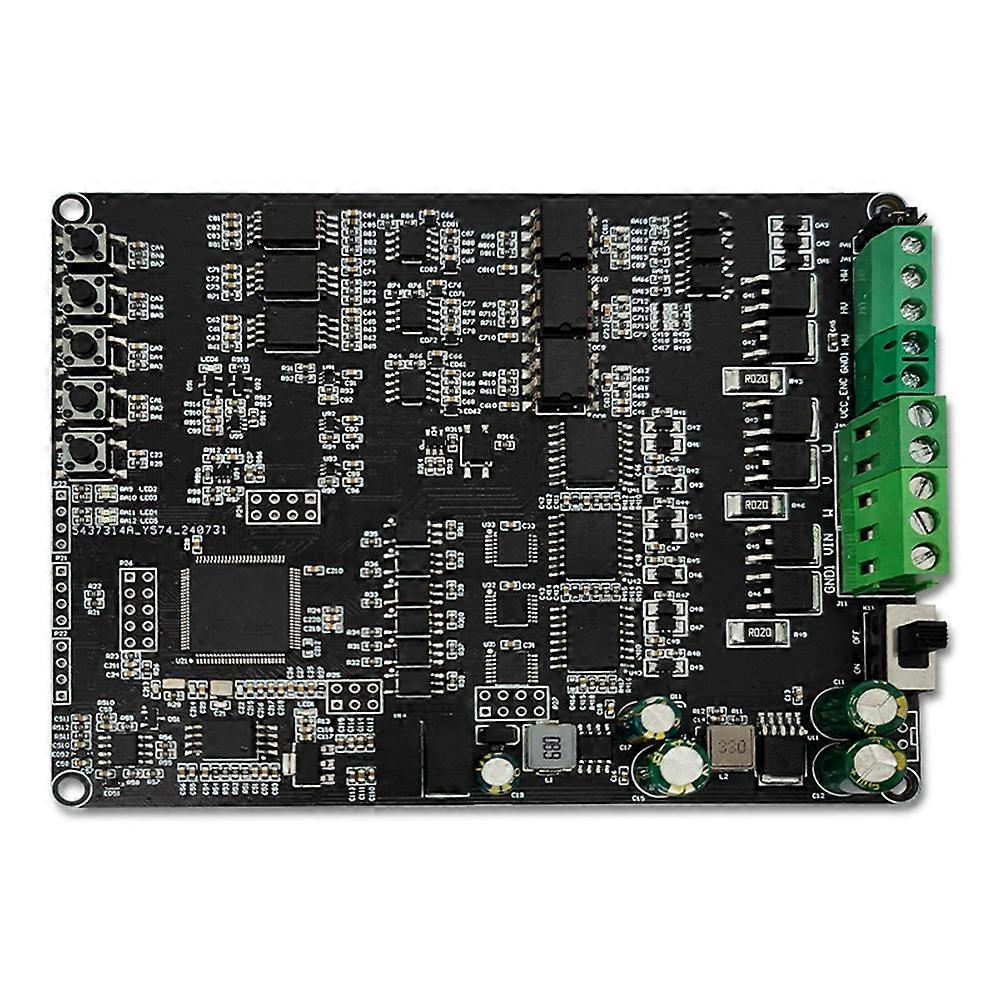

Użyj procesora STM32F103Vet6 ARM 32-BIT -M3 3 Drogowy napęd IR2110Strpbf, obwód izolacyjny PWM, obwód logiczny przeciwzwarciowy górnej i dolnej rury oraz 6 lamp NMOS tworzących sterownik BLDC Domyślnie obsługuje silnik bezszczotkowy 3000 obr./min z enkoderem Halla Domyślnie obsługuje maksymalny prąd obciążenia: 10A, więcej niż 10A automatycznie uruchomi zabezpieczenie przeciwzwarciowe sprzętu Napięcie zasilania: DC12-40V Wyjście izolacji 5 V i 3,3 V; Kawałek 1 przycisk resetowania i 4 programowalne funkcyjne; 1 dioda LED zasilacza + 1 sprzętowa dioda LED zabezpieczająca przed zwarciem + 4 programowalna dioda LED; Zasilanie rezerwowe, napięcie, izolacja, obwód detekcji i obwód zabezpieczenia termicznego; Zarezerwuj trzy przeciwległe obwody detekcji izolacji elektrycznej pędu; Rezerwowy obwód detekcji izolacji prądu trójfazowego; Zarezerwuj port nagrywania programu SWD; Zarezerwuj różne GPIO, takie jak UART i SPI. Opisać: Bezszczotkowy sterownik silnika STM32 FOC wykorzystuje STM32F103Vet6 jako główny mikrokontroler sterujący, układ logiczny ze sterownikiem izolacji sygnału PWM i włączone jest zwarcie górnej i dolnej lampy. Odpowiedź obwodu izolacyjnego enkodera Halla i sprzętowego obwodu zabezpieczenia nadprądowego. Może być używany do sterowania halą za pomocą silnika bezszczotkowego BLDC o prędkości 3000 obr./min 10A. Zarezerwuj wykrywanie izolacji napięcia magistrali, wykrywanie ochrony termicznej, wykrywanie trzech przeciwnych izolacji elektrycznej pędu i obwód wykrywania izolacji prądu trójfazowego, aby ułatwić rozwój wtórny. Zamknięta pętla PID, odbiór izolacji napięcia prądowego, przenoszący 1 przycisk resetowania i 4 programowalne funkcyjne. Kolor: Materiał:PCB Zawartość Paczki: 1 * Bezszczotkowa płyta napędowa silnika Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco różnił się od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
