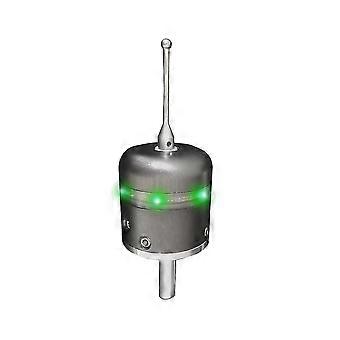

1. Zacisnąć sondę na wrzecionie maszyny przez uchwyt narzędziowy i lekko ją poluzować. Dwie przeciwległe mocujące na dole umożliwiają regulację czterech symetrycznych górnych części regulacyjnych z boku. Głowica kulowa sondy regulacji drutu pokrywa się ze środkiem wrzeciona. 2. Nie ma potrzeby obracania wrzeciona podczas pomiaru centrowania, a pomiar centrowania może sprawić, że sonda obróci się o 180 stopni, aby pomiar był dokładniejszy. 3. Sonda obsługuje pomiar w trzech kierunkach, X, Y i Z, z dokładnością pozycjonowania posuwisto-zwrotnego mniejszą niż 0,01, zakres ugięcia XY 0-6, zakres teleskopowy w kierunku Z 1 mm, przekraczając Opuszczenie bezpiecznego zakresu spowoduje uszkodzenie sondy i sondy. 4. Sonda ma dwie wbudowane baterie litowe CR1616 3 V (brak w zestawie), Poluzuj mocującą i górny przewód regulacyjny, gdy jest niewystarczający, zdejmij górną pokrywę, aby ją wymienić, zwróć uwagę na dodatnie i ujemne bieguny baterii podczas wymiany i ponownie wyreguluj pozycję środkową sondy po wymianie zestawu. 5. Głowica boczna nie obsługuje wykrywania materiałów izolacyjnych i izolowanego łoża maszyny. Nazwa:Fotoelektryczny szukacz krawędzi 3D Sonda wytrzymuje kurz i niewielką ilość kapania i wodoodporności, nie kapie przez długi czas Wymiary: powtórz pozycjonowanie 0,01, skok w kierunku Z 1 mm, wychylenie XY o około 6 stopni. Gwint sondy, średnica głowicy kulowej 4mm, długość 40mm. Wykrywanie materiałów izolacyjnych i wrzecion izolacyjnych nie jest obsługiwane. Moc wystarczająca: dwie baterie litowe CR1616 3 V (bez baterii) Rodzaj:Zielone światło Kolor:Szary Materiał: stop aluminium Zawartość Paczki: 1 * 3D fotoelektryczny wykrywacz krawędzi Tylko powyższa zawartość opakowania, inne produkty nie są uwzględnione. Uwaga: Odbicie światła i różne wyświetlacze mogą spowodować, że kolor przedmiotu na zdjęciu będzie nieco różnił się od rzeczywistego. Dopuszczalny błąd pomiaru wynosi +/- 1-3 cm.
